手機中的天線技術概述

天線作為手機中至關重要的組件，其性能的好壞對通信質量起著決定性作用，甚至關乎整個產品的成敗。在實際生產環節里，天線性能若無法達到標準，往往會致使項目以失敗告終，所以必須對其予以高度關注。

一、天線形式的演變

1. 外置天線

早期的手機多采用外置式天線，結構簡單，但占用空間大，影響整機外觀設計。

2. 內置金屬片天線

隨著手機向輕薄化和美觀化發展，從NOKIA開始，逐漸改為內置式天線。早期內置天線多采用金屬片（通常為厚度約0.1mm的不銹鋼沖壓件）。這種天線結構堅固，但加工復雜，空間利用率不高。

3. FPC天線（柔性電路板）

為了降低成本并提高空間利用率，逐步發展為使用FPC（Flexible Printed Circuit）天線。其特點包括：

l 材質柔軟，可貼附在曲面或轉角處；

l 空間利用率高，設計自由度大；

l 安裝方便，僅在饋點位置需要加定位柱；

l 目前為主流天線技術之一。

4. LDS天線（激光直接成型）

進一步技術發展催生了LDS（Laser Direct Structuring）天線技術：

l 通過激光在特殊塑料材料表面雕刻天線路徑；

l 通常用于高端手機的主天線；

l 常集成在喇叭盒等結構件上，有助于節省空間和降低成本；

l 性能穩定，適合批量化、精密化制造。

二、手機中的其他天線類型

除了負責網絡通信的主天線（3G/4G/5G），現代智能手機中還集成了多種功能性天線：

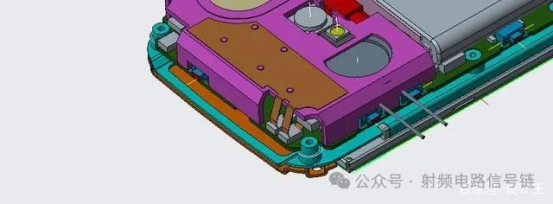

圖1 金屬天線 圖中可以看到定位柱

圖2 FPC天線 手機上的主要天線及位置

圖3 LDS天線 圖中給出雕刻區域

圖4 LDS 天線背面

圖5 NFC天線

圖6 網上的LDS實物圖片

三、天線結構的要點：

1.天線的一個重要的參數是面積，尤其是主天線， 3G網絡的一般數據是400MM^2, 4G網絡一般要求達到500MM^2; 這是因?yàn)橐蛳录嫒?G,3G網絡，這么大的面積通常難以保證，所以常常需要用到側面，或者金屬外框，通常4G的天線（尤其是全網通）通常比較難調，設計之前和之后都要給天線廠評估，參考天線廠的意見進行設計， 有的需要改好幾次才能達到效果。

2.天線與其他期間的安全距離必要要留出至少1毫米的距離。

3.天線附近最好不要有電磁器件以及需要信號傳輸?shù)木€路，這些都會互相干擾。

4.一般方案公司會要求天線距離主板距離5毫米，不過一般做不到，不過[敏感詞]也不要低于2毫米。

5.對于金屬外框的手機，會要求金屬框離天線2毫米距離。

四、天線設計：

天線的安裝位置一般有2種，一種是單獨的支架，鎖在主板上或者前殼上，F(xiàn)PC貼在支架上，一種是貼在后殼上。FPC的厚度是0.15毫米， 設計時先在相應地方把沉臺做出來，深度0.3毫米，然后在沉臺位置將FPC畫出來，通常用面生成實體，在PIN腳處把饋點范圍標出來，背面要加上加強板，通常為0.1~0.2厚的鋼片，加上一到二個定位柱。畫完后檢查下位置， 尤其是饋點范圍要對上板上的彈片或PIN. 下圖是一個涉及好的NFC天線的例子:
