身為一名射頻工程師兼測試人員，在日常的工作流程里，每天打交道最多的，除了各式各樣的測試儀表、校準件以及連接線纜，便是連接不同設備的轉接頭了。在維修儀器時，我發現很多儀器出現損壞，或者測試指標不穩定的情況，究其原因，往往是轉接頭出了問題。有些客戶在連接轉接頭時，固定方式并不正確，即便儀器被修好送回，客戶還是會按照原來錯誤的方式過度擰緊接頭，導致儀器再次出現故障。

這種情況在生產型企業尤為突出。因為這些企業的操作人員流動頻繁，不少新員工對各類轉接頭知之甚少，既難以辨別不同類型的轉接頭，也不清楚轉接頭損壞的潛在因素。鑒于這些實際問題，再結合我多年積累的維修經驗，我打算對常見的轉接頭展開詳細介紹，主要從以下六個方面著手 。

1、轉接頭類型和結構

2、轉接頭等級

3、轉接頭之間的匹配

4、轉接頭的損壞

5、檢查轉接頭

6、轉接頭的連接

東西都是很基礎的，但是千里之穴潰于蟻堤，如果我們都注意這些細節了，那我們的儀表就少了一個損壞的原因，我們的測試結果也會更加的穩定、可信。

一、轉接頭類型和結構

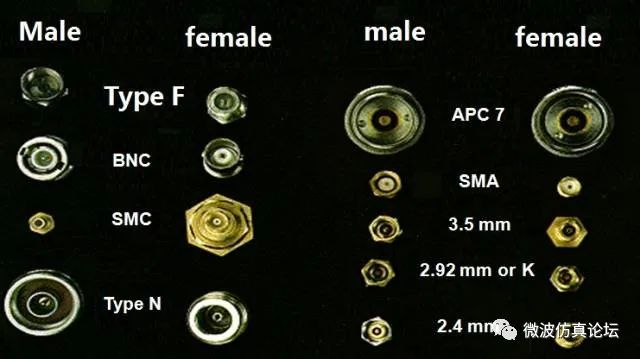

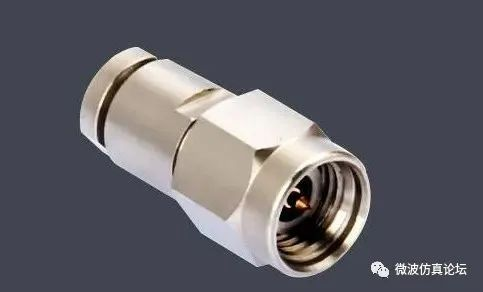

同軸轉接頭用于傳輸射頻信號，其傳輸頻率范圍很寬，可達50GHZ或者更高，主要用于雷達、通信、數據傳輸以及航空航天設備。同軸轉接頭的基本結構包括：中心導體，介電材料（或稱為絕緣體），外導體（該部分起著如同軸電纜外屏蔽層一樣的作用）。同軸轉接頭主要分為 SMA， SMB，N型，3.5MM，2.4MM， 1.85MM ，1.0MM，APC-7MM 等。

同軸轉接頭的通用常識

描述一個轉接頭的基本要術 ：

1：接頭類型---比如MA，3.5MM, N型

2：特性阻抗---連接器的阻抗一般就分為50歐姆和75歐姆

3：接觸方式---公頭，母頭

在提轉接頭需求的時候，只要滿足這三個基本要求，大家就明白您需要的是什么東西了：

比如需要一個N型轉3.5MM的轉接頭，這樣描述：需要一個50歐姆阻抗的，一端是N型公頭，一端是3.5MM母頭的轉接頭。那就沒有問題了。

二、轉接頭等級

通常每種類型的轉接頭都有三個等級的產品，在兼顧成本和性能的情況下，為每一種提供合適的轉接頭。有些特殊的轉接頭（連接器）可能沒有全部三個等級的產品。

計量級

· 校準用標準件

· 極高性能的無槽連接設計

· 最小的公差

· 空氣介質

· 長壽命

· 高生產成本

在所有連接器的等級中，計量級的連接器的性能最好，同時他的成本也是極高的。一般在用作校準標準件，性能驗證標準件和一些需要精密連接的應用場合。這個等級的連接器的尺寸最準確，公差最小，可以經受住多次的反復連接，所以也是所有等級中使用壽命最長的。

計量級的轉接頭在材料和尺寸上指標是最接近的。為了提供極高等級的性能和可追溯性，計量級的轉接頭使用了空氣介質接口和無槽型的母頭連接。

雖然計量級的轉接頭的重復性很好，在多次使用后還能提供很好的準確度，但是這并不是說計量級的轉接頭很結實，使用的時候不需要很小心。相反的，由于這種等級的轉接頭在生產過程中使用的工具和制程是[敏感詞]精度的，用比他低等級的轉接頭和計量級的轉接頭匹配，灰塵和其他一些小的碎屑，都會使得一次高精度的測量無效，同時有可能損壞計量級的轉接頭。

注意:不要使用你的計量標準件的轉接頭（計量級）到生產級的轉接頭上。

儀器級

· 使用在儀器的輸出輸入接口和一些經濟型的校準件上

· 較好的性能

· 較小的公差

· 支持非傳導介質接口

· 長使用壽命

儀器級的接頭一般被認為是“中間等級”的接頭。這個等級的接頭主要用在儀器的里面的連接線和儀器的接頭上，一些經濟型的校準件上也會使用這個等級的轉接頭。它能提供比較好的測試性能和比較小的公差。和計量級的轉接頭相比較，因為有的儀器級的轉接頭可能使用了非傳導介質的接口，有可能不能和計量級的接頭完美匹配。

注意:雖然學術上叫儀器級, 但是一些儀器上的測試連接頭采用了非常精密的接頭（非常接近計量級），因此在使用過程中盡量在儀器的測試端口上加上適當?shù)霓D(zhuǎn)接頭。

生產級

· 用在產品上

· 低性能

· 公差大

· 支持非傳導介質接口

· 有限的連接次數

· 成本低

這是極低等級的連接器，一般都用在測試產品上面，由于他的公差比較大，這個等級的連接器的性能也是所有的等級里面最差的 。每次在使用這個等級的連接器連接到儀器上的時候，您需要仔細的檢查一下連接器。不要使用生產級的連接器連接你的計量級的連接器。生產級的連接器的成本比較低，使用壽命比較短。如果被測件的接頭等級比較低，在連接儀器的使用，請使用適當?shù)霓D(zhuǎn)接頭保護一下儀器的接頭。

三、轉接頭之間的匹配

轉接頭外導體的尺寸的不同，預防不互相兼容的接頭的混用。表格中背景顏色一樣的接頭的外導體尺寸是一樣的，所以可以安全的匹配使用。

但是在日常使用過程中，磨損，缺乏清潔，錯誤的連接方法，不好的保存方式都會對轉接頭造成損壞。使用一個損壞的，或者有缺陷的轉接頭，會造成與它相匹配的那個接頭的損壞，所以在使用轉接頭之前，請先清潔和檢測一下所有的接頭。

此外，并不是所有的轉接頭都有三個等級，不同的轉接頭在匹配使用的時候，生產級的有可能會對計量級的轉接頭造成傷害，參照轉接頭的等級使用適當?shù)霓D(zhuǎn)接頭來過渡。

下表中的前面5個接頭都是使用了空氣介質，接頭的命名也是由空氣介質的直徑來決定的。連同后面的注釋，我們可以很方便的識別這些轉接頭。

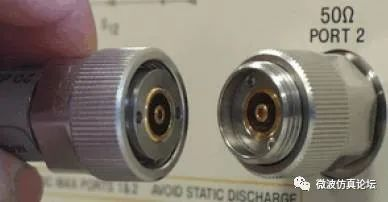

APC-7MM接頭不是典型的毫米波接頭，因為他的最大頻率只能到18G。但是APC-7MM接頭非常的耐用，具有極好的駐波比。他沒有等級之分，也沒有公頭母頭的區別。他的外觀都是一樣的，所以在使用APC-7MM接頭的時候，需要注意一些事項。

在日常的儀器維修過程中，我們經常發現安捷倫的8753E系列的網絡儀，客戶把兩個螺母都擰緊了，反而造成了儀器測試的不穩定，同時也容易損壞接頭。

四、轉接頭的損壞

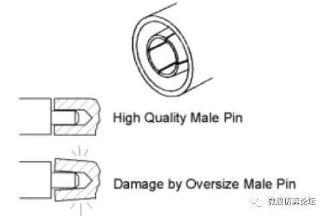

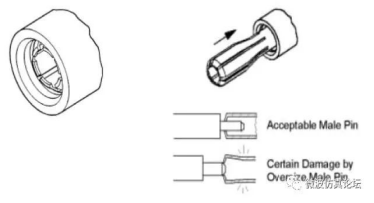

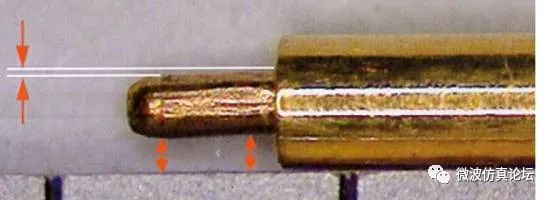

1、公頭母頭內導體尺寸有偏差

這種類型的損壞，在不同等級的接頭之間混用最容易發生。因為生產級的公差比較大，有些劣質的公頭的中心導體直徑偏大，在使用這種接頭的時候，就直接把母頭損壞了。 還有就是在一些75歐姆的網絡儀上，由于使用人員的粗心，使用了50歐姆的連接線，也會直接把N型75歐姆的母頭直接損壞。

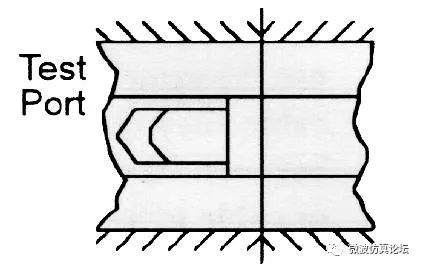

2、轉接頭公頭的PIN depth 尺寸太長

3、公頭的內導體變形

 五、檢查轉接頭

毫米波接頭的很小，機械公差都很精密。一個很小的缺陷，損壞，或者是臟了，都會影響他的精度和重復性。所以我們在使用的時候需要對它做一下檢查，避免使用有缺陷的轉接頭，影響我們測試的指標和穩定性。

檢查轉接頭的時候請帶好靜電手環，至少使用一個10倍的光學放大鏡，要同時檢查公頭和母頭。

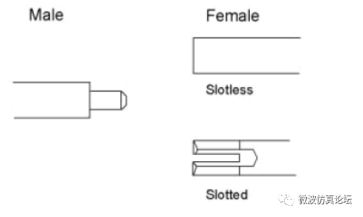

 1、無槽型母頭

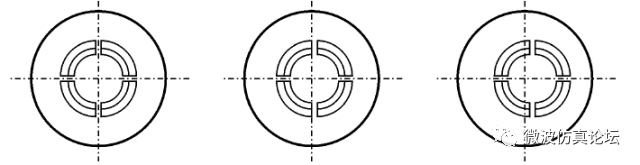

 2、開槽型 母頭

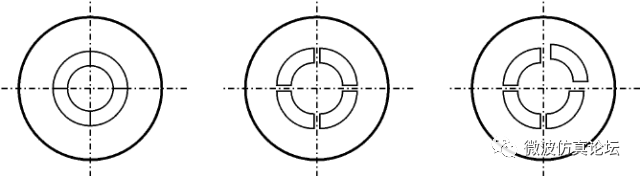

 a：檢查內導體簧片的接觸完整性

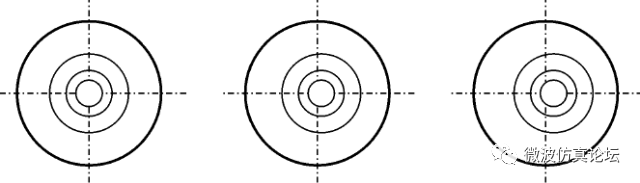

 b：檢查公頭母頭的同心性

 3、檢查轉接頭的PIN Depth

這種需要專用的計量工具，對每個轉接頭的PIN Depth做檢測，一般情況下我們都不會使用，在這里我就不做介紹了，有興趣的可以自己去查閱相關的資料和檢測方法。

 六、轉接頭的連接

在連接各種測試電纜，轉接頭的時候，我們需要注意一些基本的事項，這樣才能在保證建立一個良好的連接的前提下，盡量減少接頭之間的磨損，延長接頭的使用壽命。

1、首先檢測所有需要連接的轉接頭，有沒有第五節描述的問題 。

2、對齊兩個接頭之間的中心導體，將接頭平緩的推入，能感覺到公頭和母頭的中心導體有個接觸。

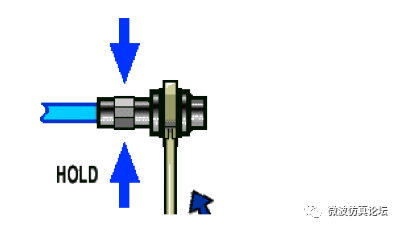

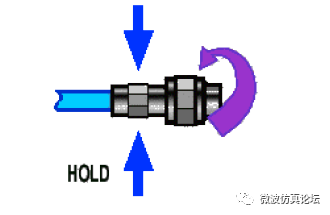

3、一段固定，旋轉另外一端。直到用手無法擰動。

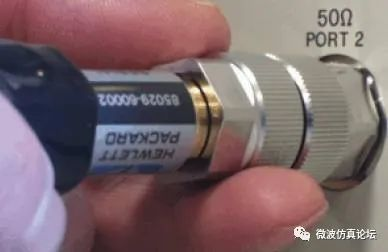

4、用合適的力矩扳手，固定連接。

射頻工程師和測試人員的工作成效，很大程度取決于對轉接頭知識的掌握與運用。從明晰轉接頭類型、結構，到區分不同等級，再到正確匹配、檢測和連接，每一步都影響著儀器的穩定性與測試結果的可靠性。若忽視這些基礎要點，儀器損壞、測試偏差等問題便會接踵而至。只有嚴格遵循規范，重視細節，才能讓轉接頭發揮最大效能，保障工作順利開展。希望大家都能將這些知識融入日常，提升工作質量，在射頻領域不斷突破，創造更多價值。
