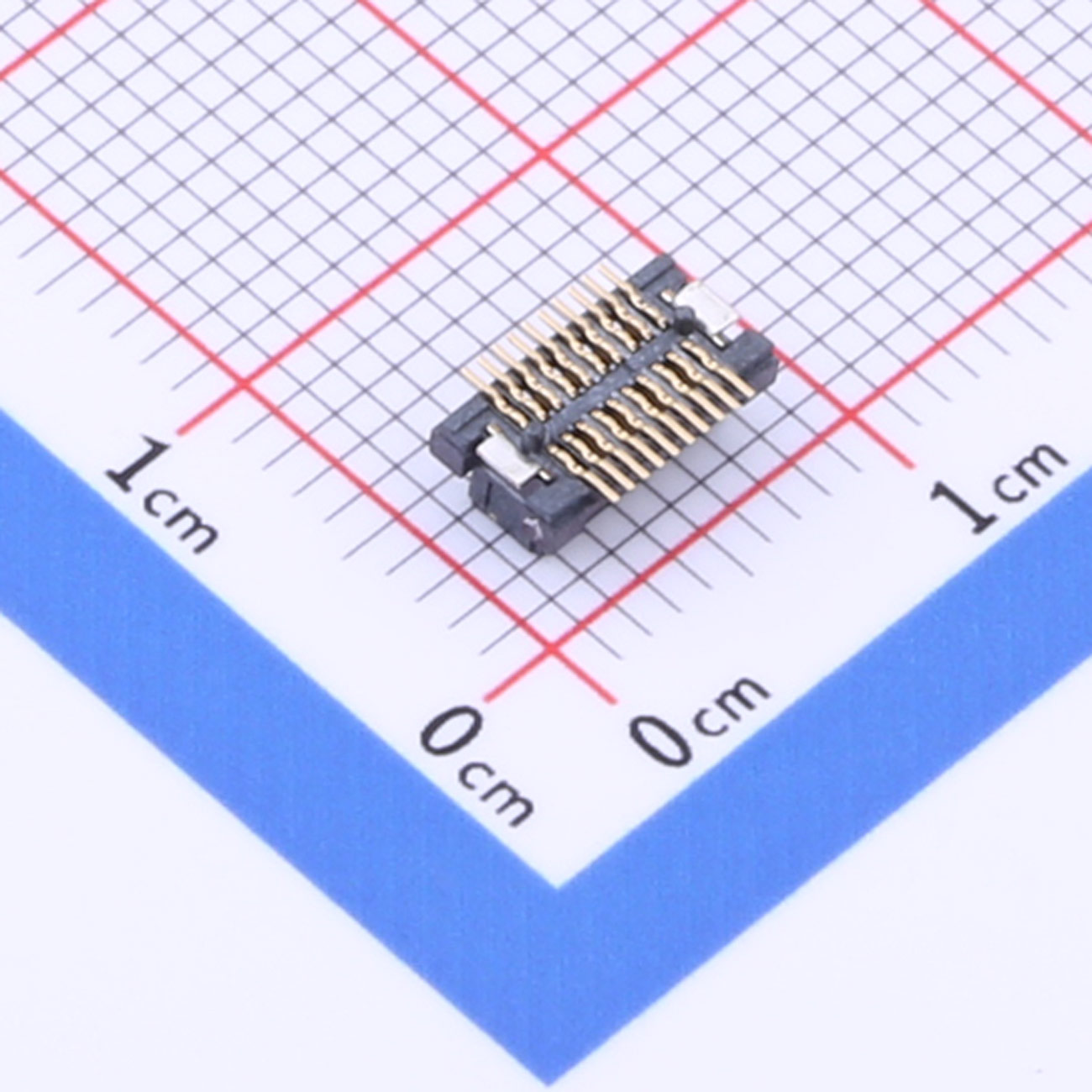

板對板連接器是一種通過連接器的引腳能夠直接連接印刷電路板之間電源和信號的一種微型耦合插頭和插座。

為了防止板對板連接器氧化造成導電性降低，一般都使用銅合金材料。板對板連接器是目前所有連接器產品類型中傳輸能力最強的連接器產品，主要應用于電力系統、通信網絡、金融制造、電梯、工業自動化、醫療設備、辦公設備、家電行業。

目前板對板連接器主要的間距有0.4mm、0.5mm、 0.635mm、 0.8mm、 1.00m、 1.27mm。

在電子制造中，整個設備可能需要適合可用的空間，因?yàn)椋绻娐钒逶O(shè)計階段的PCB 傾向于占用太多空間，則該器件可能被分成兩個或更多個板。板對板連接器可以在板之間連接電源和信號以完成所有連接。

板對板連接器通孔技術允許第三維連接PCB上的跡線和元件。第一PCB可以沿著PCB在水平和垂直方向上使用導電銅跡線。通過添加更多層的電路板，在雙面PCB的兩側之間幾乎會有幾個單層PCB。具有五層的典型多層PCB可以小于0.08英寸（2mm）厚。通孔具有導電內表面，其可以在多層PCB的任何兩層之間承載電流。

由于各種成熟技術，現代電子設備更可靠且制造成本更低。由于兩層或多層銅跡線之間隱藏的連接，多層板的PCB制造曾經是一個巨大的挑戰。表面貼裝技術（SMT）促進了小型化工作，因?yàn)榧词箾](méi)有鉆孔，也可以輕松地在PCB上安裝元件。在SMT中，機器人設備在將組件粘附到PCB之前將粘合劑施加到組件下側。元件的預鍍錫引線上的引線和PCB上預鍍錫焊盤上的引線將被回流或重熔，當PCB冷卻時，焊接過程完成。
